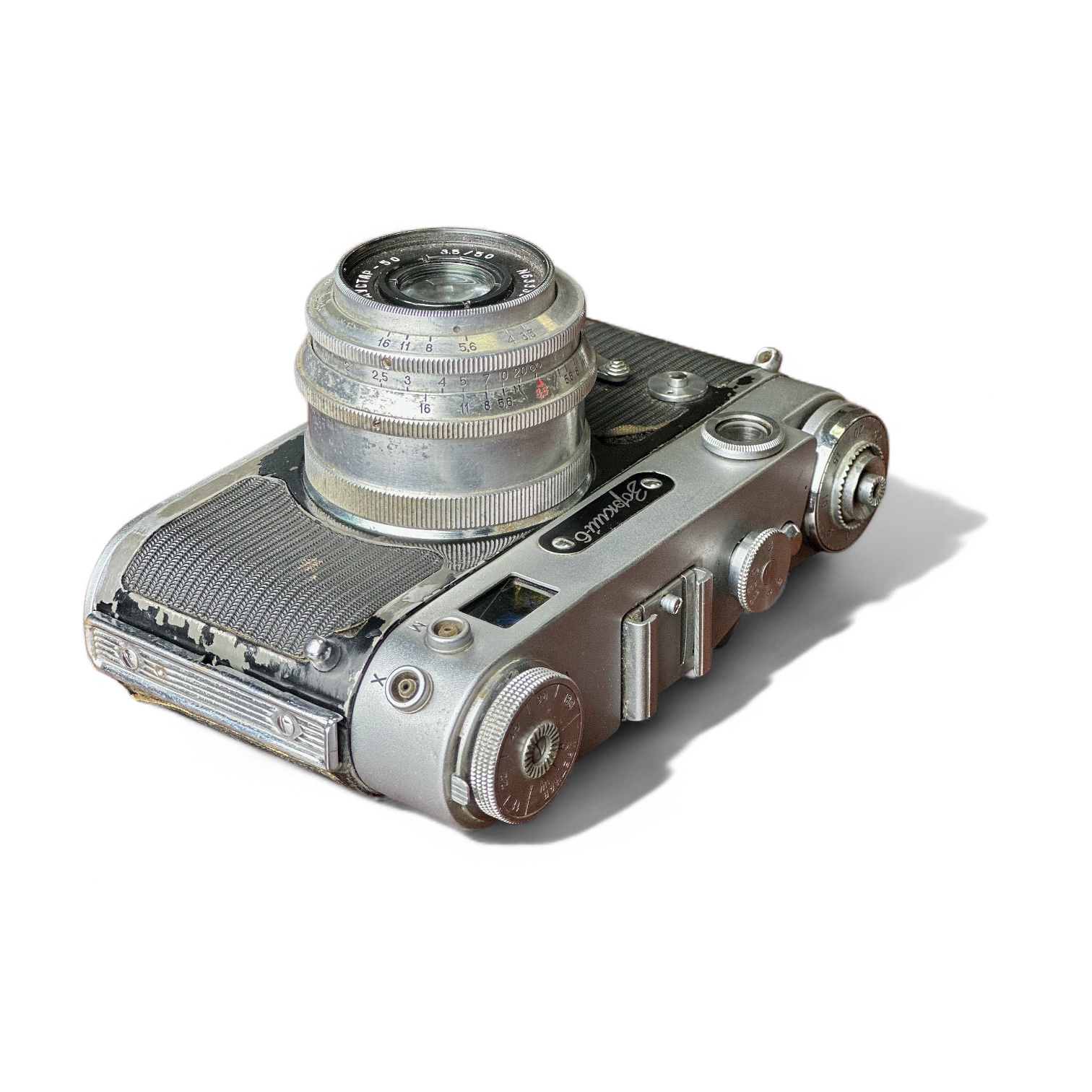

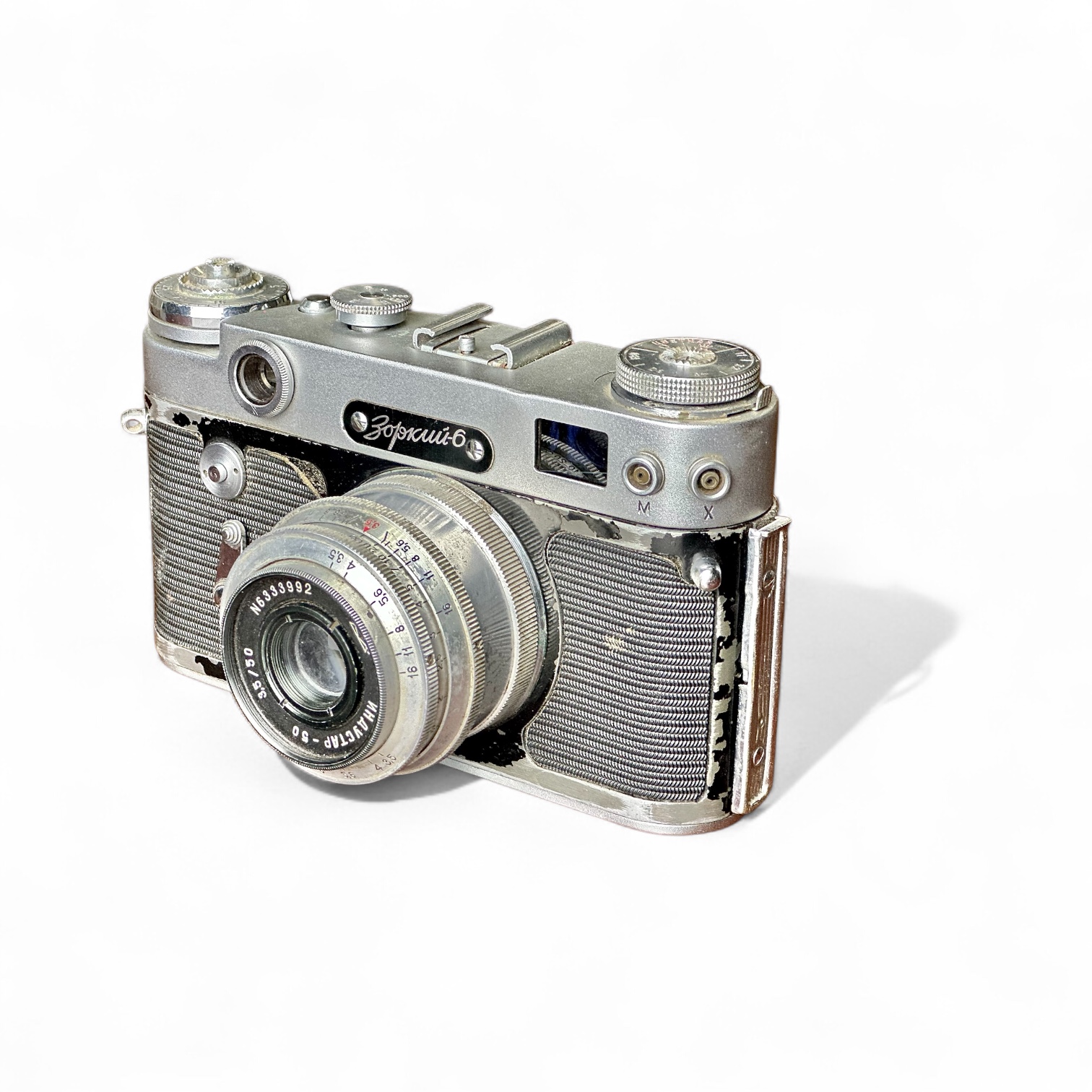

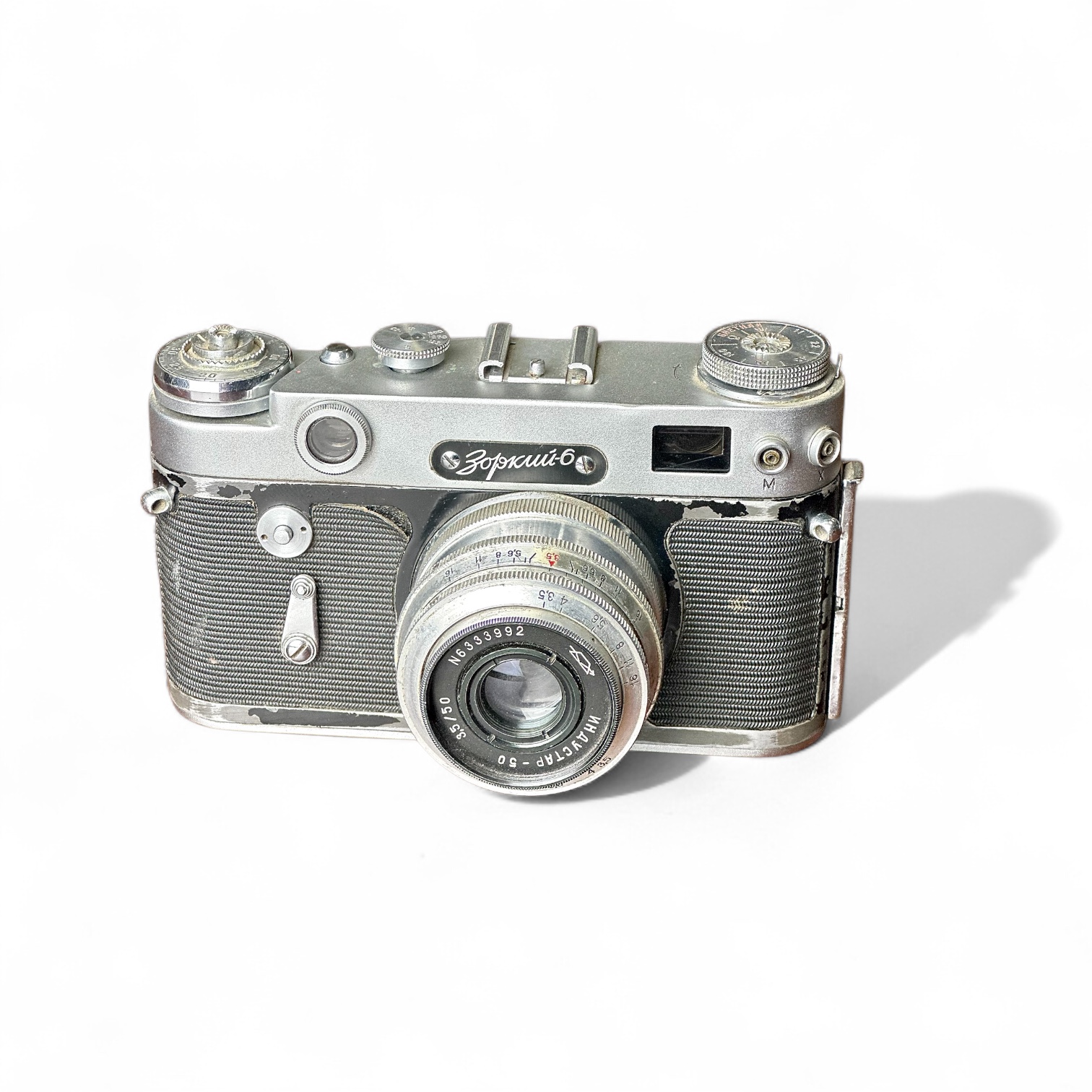

ЗОРКИЙ-6
№ 630020847 — 1963 г.
Малоформатный дальномерный фотоаппарат, выпускавшийся Красногорским механическим заводом с 1959 по 1966 год.
«Зорких-6» всего было выпущено 385 207 шт.
Описание
К концу 1950-х годов на Красногорском механическом заводе была внедрена новая технология: корпуса фотоаппаратов начали изготавливать методом литья под давлением из алюминиевого сплава. Это решение позволило значительно снизить трудоёмкость сборки и ремонта, а также обеспечило стабильную точность критических размеров, включая рабочий отрезок.
Фотоаппарат «Зоркий-6» унаследовал почти все конструктивные решения от своей предшествующей модели — «Зоркий-5», включая верхнюю панель с видоискателем и встроенным дальномером. Это обусловило практически полное внешнее сходство между двумя моделями. Главное отличие «Зоркого-6» — откидная задняя стенка, пришедшая на смену нижней системе зарядки через донный люк. Помимо этого, в камере появился автоспуск, а механизмы взвода затвора и перемотки плёнки были доработаны. Различные партии отличались надписью логотипа и незначительными деталями внешнего оформления.
В 1959 году на основе «Зоркого-6» была создана зеркальная камера «Кристалл», унаследовавшая от него большинство узлов и компонентов, что обеспечило высокую степень унификации.

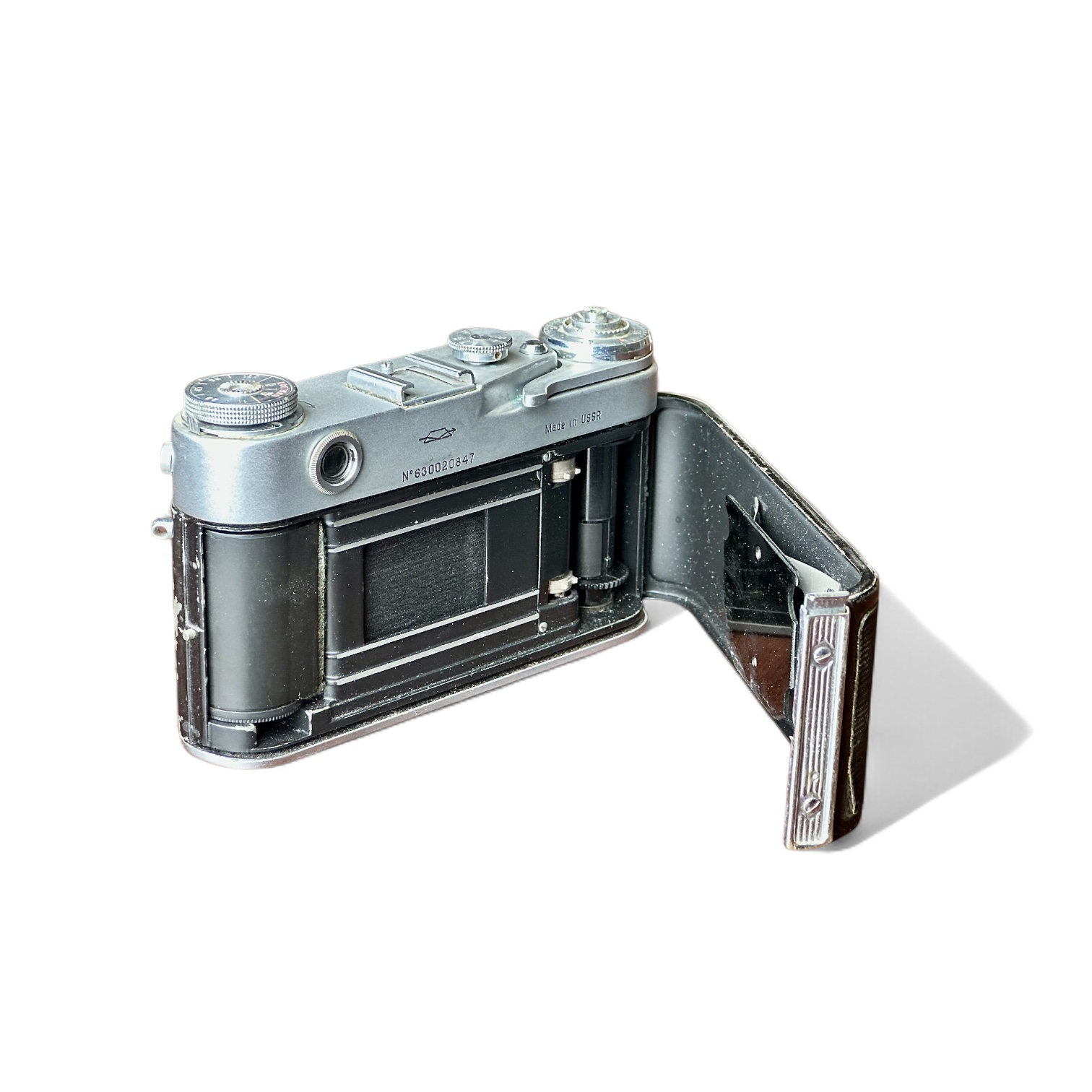

«Зоркий-6» стал первой камерой КМЗ с задней стенкой на шарнире. Такое конструктивное решение сделало невозможным использование прежних многоразовых кассет ФКЦ, предназначенных для нижней зарядки. Взамен была разработана новая двухцилиндровая кассета с подпружиненным флокированным устьем. При закрытии задней стенки специальный штифт надавливал на кассету, открывая устье — это сводило риск повреждения плёнки к минимуму.
Эта система использовалась также в фотоаппаратах «Кристалл», «Зенит-3М» и в линейке «Зенит-4». В дальнейшем от применения штифта отказались, но кассета осталась совместимой и с другими малоформатными камерами — в них она работала как обычная, без раскрытия устья. При этом «Зоркий-6» сохранял совместимость и со стандартными кассетами тип-135.
Технические характеристики
- Тип применяемого фотоматериала — перфорированная фотокиноплёнка шириной 35 мм (фотоплёнка типа 135) в стандартных кассетах. Возможно применение двухцилиндровых кассет производства КМЗ.
- Размер кадра — 24×36 мм.
- Корпус — литой из алюминиевого сплава, с открывающейся на петлях задней стенкой.
- Курковый взвод затвора и перемотка плёнки.
- Фотографический затвор шторный, с горизонтальным движением матерчатых шторок.
- Штатный объектив — «Индустар-50» 3,5/50 или «Юпитер-8» 2/50 (как правило, экспортная комплектация). На аппаратах ранних выпусков устанавливался тубусный «Индустар-50» 3,5/50. Крепление — резьбовое соединение M39×1/28,8.
- Дальномер с базой 65 мм.
- Видоискатель с диоптрийной коррекцией, совмещён с дальномером, увеличение окуляра 0,6×.
- Диапазон выдержек от 1/500 сек до 1/30 сек и «В».
- Обойма для крепления сменного видоискателя и фотовспышки. Два синхроконтакта «Х» и «М» (для электронной и химической фотовспышки).
- Автоспуск.
- Резьба штативного гнезда — 3/8″ дюйма.
Супутні товари
ЗОРКИЙ-11
№ 6631900
Зоркий-11 — советский шкальный фотоаппарат, выпускавшийся в 1964–1967 годах на Красногорском механическом заводе.
Это первый в СССР автоматический шкальный фотоаппарат.
Конструктивно был аналогом «Зоркого-10», но без дальномера. Прототипом послужила японская камера Ricoh Auto 35 — в отличие от Ricoh Auto 35V, она также не имела дальномера.
Фотоаппарат поставлялся как под собственным названием («Zorki-11»), так и под экспортным — «Zenit-Junior» («Зенит-Юниор»).
Общее количество выпущенных экземпляров составило 60 745 штук.
Впервые в СССР автоматическое экспонометрическое устройство было внедрено в фотоаппаратах «Зоркий-11» и «Зоркий-10».
Кольцевой селеновый фотоэлемент установлен вокруг передней линзы объектива. При использовании светофильтров автоматически учитывается их плотность (резьба для светофильтров — М52×0,75).
Эти фотоаппараты — полностью программные автоматы.
При максимальной яркости объекта выдержка фиксируется на 1/250 с с диафрагмой f/22, а при минимальной яркости — 1/30 с с диафрагмой f/2,8. Регулировка сочетания выдержки и диафрагмы пользователем невозможна.
Видоискатель снабжён стрелочным индикатором, который отображает примерное значение выдержки. При недостатке света стрелка заходит в красный сектор.
При отключённой автоматике (ручной режим) доступна выдержка 1/30 с с возможностью регулировки диафрагмы от f/2,8 до f/22 — этот же режим используется при работе с электронной фотовспышкой.
Длительная выдержка «В» включается отдельным рычагом (автоматика отключена).
Диапазон светочувствительности — от 16 до 500 ед. ГОСТ (в автоматическом режиме — до 320 ед. ГОСТ).
ЗОРКИЙ-10
№ 7111118
№ 7211002
Зоркий-10 — дальномерная камера, выпускавшаяся Красногорским механическим заводом с 1964 по 1978 год. Она входила в семейство «Зоркий-автомат» и была выпущена в количестве 332 144 экземпляра. За пределами СССР камера продавалась под названием Revue 10.
Это первый советский фотоаппарат с полностью автоматическим управлением экспозицией. В 1965 году он был отмечен золотой медалью Лейпцигской ярмарки за оригинальный дизайн. Предположительно, в качестве прототипа использовалась японская Ricohmatic-35. От неё «Зоркий-10» унаследовал необычный внешний вид, который был переработан при участии выпускников Строгановского художественно-промышленного училища. Одной из самых оригинальных деталей стал курок взвода, расположенный не справа, а слева на нижней панели.
Экспонометр камеры включает селеновый фотоэлемент и гальванометр с двумя стрелками на одной оси: индикаторной и вспомогательной. Эти стрелки реагируют на освещённость сцены и величину фототока. При нажатии на спуск стрелки фиксируются, а вспомогательная служит упором для рычага механизма экспоавтоматики. Сам механизм приводится в действие спусковым рычагом, и от того, где останавливается стрелка, зависит сочетание выдержки и диафрагмы, которое отрабатывается центральным затвором.
«Зоркий-10», как и все полностью автоматические камеры своего времени, не требует батареек: он работает от энергии спуска и ЭДС экспонометра. Однако сегодня автоматическая экспозиция у большинства экземпляров уже не работает из-за деградации селеновых фотоэлементов. Индикаторная стрелка гальванометра видна в видоискателе и показывает приблизительное значение выдержки. При слабом освещении она уходит в красный сектор шкалы. В ручном режиме камера позволяет установить диафрагму вручную при фиксированной выдержке 1/30 секунды. Этот режим используется и с электронной фотовспышкой, а также при ручной выдержке «В», включаемой отдельным рычагом на оправе затвора.
Таким образом, «Зоркий-10» стал первым в СССР фотоаппаратом с автоматической экспозицией, реализованной за счёт центрального затвора, который одновременно выполняет роль диафрагмы. Относительное отверстие объектива регулируется степенью открытия лепестков затвора. Селеновый фотоэлемент установлен в ободке передней линзы, поэтому при установке светофильтра экспонометр автоматически учитывает его светопропускание.
Фотоаппарат «Зоркий-10» и его упрощённый вариант «Зоркий-11» относятся к так называемым программным автоматам. По советской классификации это «однопрограммные автоматы» — тип экспоавтоматики с жёсткой взаимосвязью выдержки и диафрагмы, без возможности их раздельной настройки. При максимальной яркости сцены отрабатывается выдержка 1/250 при диафрагме 22, а при минимальной — выдержка 1/30 при диафрагме 2,8. Изменять эти сочетания пользователь не мог.
ЗОРКИЙ
№ 258445
Первый фотоаппарат из одноимённого семейства советских малоформатных дальномерных фотоаппаратов, выпускавшийся с 1948 по 1956 год на Красногорском механическом заводе. Выпущено 835 502 экз.
«Зоркий» практически точная копия довоенного аппарата «ФЭД» (1934—1955).
Название «Зоркий» было заимствовано из телеграфного адреса завода, производившего в годы войны оборонную технику. Позднее оно стало фирменным обозначением всех дальномерных камер КМЗ, за исключением модели «Друг».
С 1954 года в серийных номерах камер стали указывать год выпуска — первыми двумя цифрами. До этого использовалась единая сквозная нумерация.
